| AVM 音圏伺服馬達 |
| 無齒輪,直接傳動,零背隙
高響應,高速線性運動
完全無接觸和機械磨擦
低速時平順移動
體積超輕小 |
|
|
規格 : | 型號 | 單位 | AVM20-10 | AVM30-15 | AVM40-20 | AVM60-25 | AVM90-30 | AVM90H-10 | | 有效行程 | mm | 10 | 15 | 20 | 25 | 35 | 10 | | Force constant (at mid stroke) | N/A | 1.9 | 7.5 | 13.1 | 15.7 | 19.6 | 40.2 | | 反電動勢 | V/m/s | 1.9 | 7.5 | 13.1 | 15.7 | 19.6 | 40.2 | | 連續推力 (在 100 °c 時) | N | 1.48 | 4.73 | 10.09 | 24.34 | 64.68 | 140.70 | | 連續推力 (在 155 °C 時) | N | 2.07 | 6.00 | 13.36 | 31.40 | 84.28 | 180.90 | | 最大推力 | N | 6.2 | 18.0 | 40.1 | 94.2 | 252.8 | 542.7 | | 線圈阻抗 | ohms | 3.5 | 10.6 | 11.0 | 5.2 | 2.9 | 3.4 | | 感抗 | mH | 0.40 | 2.94 | 6.22 | 6.42 | 6.61 | 7.52 | | 建議bus電壓 | V | 24.0 | 24.0 | 24.0 | 24.0 | 48.0 | 48.0 | | 連續輸出電流 (在 100 °C時) | A | 0.78 | 0.63 | 0.77 | 1.55 | 3.3 | 3.5 | | 連續輸出電流 (在 155 °C 時) | A | 1.09 | 0.80 | 1.02 | 2.00 | 4.3 | 4.5 | | 最大電流 | A | 2.3 | 1.9 | 2.3 | 4.7 | 9.9 | 10.5 | | 線圈潔淨度 | mm | 0.50 | 0.60 | 0.60 | 0.70 | 0.65 | 0.65 | | Power at peak force | W | 19.2 | 37.9 | 58.7 | 112.4 | 284.2 | 374.9 | | 線圈最高溫度 | °C | 155.0 | 155.0 | 155.0 | 155.0 | 155.0 | 155.0 | | 線圈重量 | g | 8.8 | 24.1 | 63.3 | 204.8 | 757.6 | 941.6 | | 動子重量 | g | 30.3 | 92.7 | 205.0 | 660.0 | 1750.0 | 2000.0 | 尺寸 :

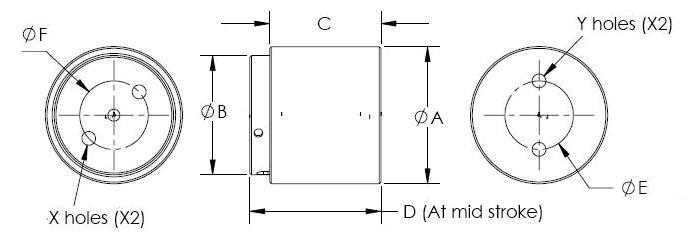

| 尺寸(mm) | AVM20 | AVM30 | AVM40 | AVM60 | AVM90 | | A | 20 | 30 | 40 | 60 | 90 | | B | 16.6 | 25.2 | 34.8 | 50.6 | 81.7 | | C | 19.0 | 24.5 | 32.5 | 43.5 | 53.0 | | D | 31.0 | 39.0 | 49.8 | 66.1 | 80.8 | | E | 10.0 | 16.0 | 20.0 | 30.0 | 48.0 | | F | 10.0 | 12.6 | 20.0 | 30.0 | 40.0 | | X | M3 | M3 | M4 | M5 | M6 | | Y | M3 | M3 | M4 | M5 | M6 | 型號組成 : | AVM | 馬達 | 行程 | | | 尺寸(mm) | (mm) | | 20,30,40,60,90 | 10,15,20,25,30 | 例 : AVM40-20 |
   |
|
