■特點
操作簡單，高精密度。
適用IP66之環境(KT7例外)
支援通訊功能，RS485_Modbus Protocol 最多可連結31台。 |
| |
KT7 |
KT4 |
KT8 |
KT9 |
| 圖示 |
 |
 |
 |
 |
| 尺寸(寬×高×深) |

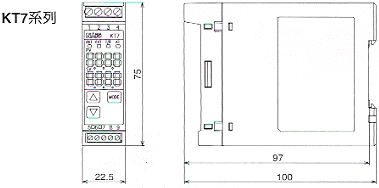

22.5×75×100mm |

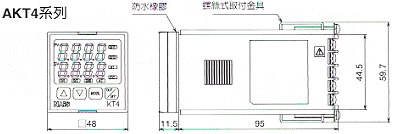

48×48×95mm |

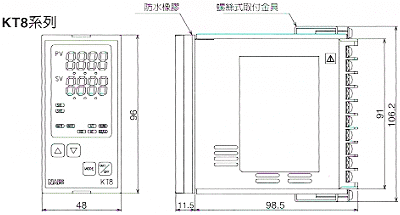

48×96×98.5mm |

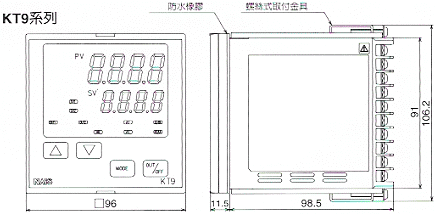

96×96×98.5mm |
供給電壓
(任何) |
100~240 V AC 50/60Hz |
| 240 V AC/DC 50/60Hz(AC時) |
| 耗電量 |
約6VA |
約8VA |
| 入力感應器 |
熱電體 |
K.J.R.S.B.E.T.N.PL-II, C |
| 測溫組抗體 |
Pt100,JPt100 |
| 直流電流 |
0~20mA DC ,4~20mA DC |
| 直流電壓 |
0~1V DC,0~10V DC ,1~5V DC,0~5V
DC" |
| 制御出力 |
Relay接點 |
"1a(KT7.4) 1a1b(KT8,9)
3A 250V AC (阻抗負荷)電氣壽命10萬次 |
| 無接點電壓 |
|
| (附短路保護迴路) |
最大負荷電流 |
| 直流電流 |
40~20mA DC 負荷抗阻:最大550Ω |
| 警報出入1 |
無接點輸出 |
Relay接點 |
| 240V DC |
1a 3A 250V AC (阻抗負荷) |
| 最大0.1A |
電氣壽命:10萬次 |
| 控制方式 |
PID(附自動調整功能),ON/OFF |
| 指示精度 |
熱電對:±0.2%入力±1或±2°C(4°F)選較大值 |
| 測溫阻抗體:±0.1%入力±1或±1°C(2°F)選較大值 |
| 直流電流:±0.2%入力±1 |
| 直流電壓:±0.2%入力±1 |
| 取樣週期 |
250ms |
| 比例帶 |
0.0~110.0% |
"熱電對的情況下,0~1000°C(0~2000°F)"
直流電流,直流電壓的情況下0.0~110.0% |
| 積分時間 |
0~1000秒 |
| 微分時間 |
0~300秒 |
| 比例週期 |
1~120秒 |
| 容許操作電壓範圍 |
“100~240V AC 的時候:85~264V AC, 24V AC/DC 的時候:20~28V AC/DC” |
| 防塵,防水 |
-- |
IP66僅從操作盤前面防塵,防滴(盤接觸面使用橡皮墊) |
| 絕緣阻抗 |
500V DC
10MΩ 以上 |
| 耐電壓 |
1.5kV AC 在入力端和電源之間1分鐘。 |
| 使用周圍溫度 |
0到55°C(32到122°F) |
| 使用周圍濕度 |
35~85%RH(不結露的狀態) |
| 重量 |
約150q |
約130q |
約240q |
約370q |
| 選擇規格 |
警報出入2 |
不可使用 |
依警報出入1為基準 |
|
| 加熱/冷卻控制 |
不可使用 |
無接點Relay
控制能力
0.3A 250V AC |
依出力1(KT8,KT9) |
| 電熱斷線警報出力 |
指定電熱器規格電流5A,10A,20A,50A,的其中一個 |
無接點出力
24V DC0 .1A最大 |
Relay接點1a3A 250V AC (阻抗負荷)
(阻抗負荷) 電氣壽命 :10萬次 |
|
機種說明
|
| 基本程式 |
操作電腦 |
感熱氣入力 |
制御出力 |
警報出力 |
加熱冷卻制御 |
加熱器斷線警報 |
內容 |
| AKT7 |
|
|
|
|
|
|
22.5×75×100mm |
| AKT4 |
|
|
|
|
|
|
□48×48×95mm |
| AKT8 |
|
|
|
|
|
|
48×96×98.5mm |
| AKT9 |
|
|
|
|
|
|
□96×96×98.5mm |
| |
1 |
|
|
|
|
|
交流100~240V |
| 2 |
|
|
|
|
|
交流/直流24V |
| |
1 |
|
|
|
|
TC,RTD,直流電壓直流電流, |
| |
※a 1
|
|
|
|
Relay接頭 |
| 2 |
|
|
|
SSR傳動 |
| 3 |
|
|
|
直流電 |
| |
1 |
|
|
可使用 1a(警報出力） |
| 2 |
|
|
警報器2 1a(警報出力）
AKT7 不可使用 |
| |
0 |
|
不可使用 |
| 1 |
|
Relay接頭(AKT4.7)沒有 |
| 2 |
|
SSR傳動(AKT4.7)沒有 |
| 3 |
|
直流電(AKT4.7)沒有 |
|
※b 4
|
|
SSR輸出(限AKT4)
(AKT4.7)沒有 |
| |
0 |
不可使用 |
| ※c1 |
CT 5A |
| ※d2 |
CT 10A |
| ※e3 |
CT 20A |
| ※f4 |
CT 50A |
|
內容
| ※a |
AKT4, AKT7 1a AC 250V 3A電驛接點出力 |
| ※b |
AKT4 SSR出力AC 250V 3A(警報出力2點選擇時不能對應) |
| ※c |
5A(制御出力和電流出力型不能使用/加熱。冷卻制御選擇時不能對應) |
| ※d |
10A(制御出力和電流出力型不能使用/加熱。冷卻制御選擇時不能對應) |
| ※e |
20A(制御出力和電流出力型不能使用/加熱。冷卻制御選擇時不能對應) |
| ※f |
50A(制御出力和電流出力型不能使用/加熱。冷卻制御選擇時不能對應) |
|
|
|
