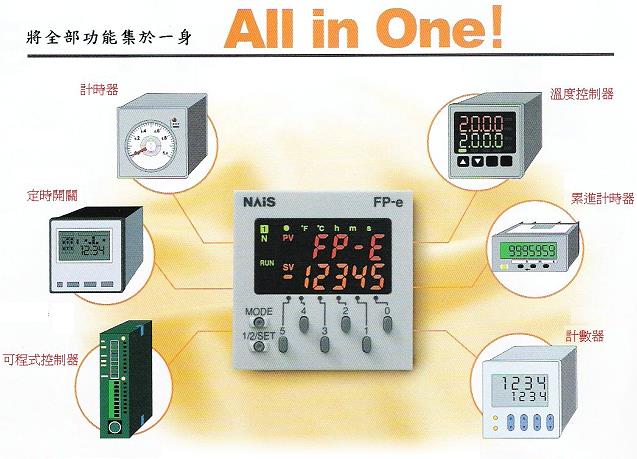

FPe 產品特色：
 |
●可以顯示三種顏色
可以顯示簡字母與數值。也可以顯示非常簡的訊息及計時器和計數器的設定值/經過值。 |
●小型化；節省空間
在面板上安裝，可省下控制面板的空間。
尺寸是48×48×70mm(內部深度)，屬小型。 |
●相當於FP0-C14效能 |
●內藏操作用按鍵
可以改變設定值。另外，也可以使用操作按鍵進行輸入。 |
●IP66面板安裝型
 與面板的設計相配合，也可以變換成黑色。 |
|
■表示模式說明
 |
 |
可任意的文字、數值的表示
和數值資料的變更。 |
表示和N模式相同可使用
操作用開關輸入。 |
 |
 |
因內部有控制演算記憶體
在顯示及數值可作變更。 |
在控制內入出力狀態(X,Y)
可作顯示。 |
|
■內藏RS485或RS232C介面器

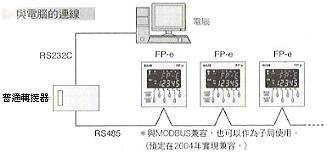

●通過RS486最多可連結99個電腦站。
(RS485型)
使用C-NET轉接器時，最多可以連結32個電腦站；使用並通轉接器時最多能達到99個站，因此可以從電腦監控FP-e的運行狀態。
 |

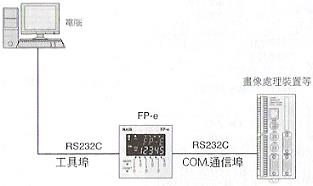

●通過RS232C，可實現最多2個通信埠的通信。
(RS232C型)
 |
|
■可進行溫度控制
●兩點K型熱電偶(-30℃~300℃)輸入
(熱電偶輸入型)
也可以活用為溫控器或溫控器的控制器。
 |
●PID控制輸出功能
使用PID命令，可進行精確的溫度控制。
 |
|

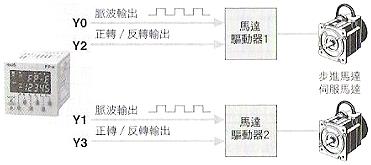

■內藏2軸獨立位置控制的高速計數器
●脈波輸出功能
配備著2頻道最大10kHz的脈波輸出。可以各自獨立進行控制，因此也可以對2獨立的位置進行控制。
 |
●高速計數器功能
在單相的情況下，4頻道合計為10kHz；在2相的情況下，2頻道合計為2kHz。此計數速度可用於對變頻器等的控制。(熱電偶輸出型減半。)
 |
|
■規格 |
|
|
AFPE224300
標準型
(RS232C) |
AFPE224302
標準型
(RS485) |
AFPE224305
萬年曆計時器型
(RS232C) |
AFPE214325
電熱偶輸入型
(RS232C) |
AFPE214322
電熱偶輸入型
(RS485) |
| 程式化方式/控制方式 |
階梯/圖循環的演算方式 |
| 輸入/輸出點數 |
單元主體 |
14點（輸入8點
.輸出6點（Tr.nNPN5點/Ry1點） |
12點（輸入6點
.輸出6點（Tr.nNPN5點/Ry1點） |
| 前部按鍵輸入 |
8點 |
| 程式記憶體 |
內藏記憶體 |
內藏EEP-ROM |
| 程式容量 |
7270步 |
| 命令語數 |
基本指令 |
83種 |
| 應用指令 |
117種 |
| 演算速度 |
0.9μ s/步（基本指令） |
| 1/0更新＋基礎時間 |
2ms |
標準2-3ms(最大15ms） 注1 |
運
算
用
記
憶
體
點
數 |
繼
電
器 |
內部繼電器 (R) |
1008點(R0?R62F) |
| 特殊內部繼電器 (R) |
64點(R9000~R903F) |
| 計時器、計數器 (T)(R) |
144點初始設置下計時器100點T0~T99/記數器44點C100~C143)注2
計時器量程（1ms .10ms .100ms .1s ):通過命令選擇 |
記
憶
體
區
域 |
資料暫存器 (DT) |
1660字（OT0~DT1659) |
| 特殊資料暫存器 (DT) |
112字（DT9000~DT9111） |
| 索引暫存器 (IX、IY) |
2點 |
| 微分點數 |
無限制 |
| 主局控制繼電器（MCR)點數 |
32點 |
| 標籤數（JP＋LOOP數） |
64個標籤 |
| 步階階梯圖（程式）數 |
128工程 |
| 副程式數 |
6個副程式 |
| 中斷程式數 |
7個程式（外部6點 ,內部1點） |
| 自我診斷功能 |
看門狗計時器 程式語法的檢查 |
| 萬年曆計時器型
注3 |
無 |
年（公曆後2位）月日時分秒星期（僅在電池安裝狀態下可使用） |
無 |
| 電池壽命 |
無 |
220日以上（實際使用值：870日（25°C）更換標準：1年（在完全不通電的情況下) |
無 |
| 脈波攝取輸入 |
| 合計6點 |
┌
└ |
X0~X1 : 50μs
X5~X1 : 100μs |
┐
┘ |
|
| 中斷輸入 |
| COM通信埠 注4 |
(RS232C) |
(RS485) |
(RS232C) |
(RS232C) |
(RS485) |
| 定時中斷 |
0.5ms~30s |
| 常數掃瞄 |
可以 |
| 密碼 |
可以 |
特
殊
功
能 |
高速計數器功能
*高速計數器也可以為1相
2ch+2相1ch的組合。 |
計數模式：加計數/減計數<1相>
輸入點數：4ch |
| 最高計數速度：4ch合計最大10kHz |
最大5kHz |
| 使用輸入接點 |
┌
│
└
┌
│
└
|
X0 計數輸入（ch.0）
X1 計數輸入（ch.1〉
X2 重置輸入 注6
X3 計數輸入（ch.2〉
X4 計數輸入（ch.3）
X5 重置輸入 注6 |
|
| 最小輸入脈寬：X0 ,X1 ,50μ
s( 10kHz) |
X0 ,X1 ,100μ
s( 5kHz) |
| X3 ,X4 ,100μ s(
5kHz) |
| 計數模式：2相/個別/方向判別<2相>
輸入點數：2ch |
| 最高計數速度：2ch合計最大2kHz |
最大1kHz |
| 使用輸入接點 |
┌
│
└
┌
│
└
|
X0 計數輸入（ch.0）
X1 計數輸入（ch.1〉
X2 重置輸入 注6
X3 計數輸入（ch.2〉
X4 計數輸入（ch.3）
X5 重置輸入 注6 |
|
| 最小輸入脈寬：X0 ,X1 ,50μ
s( 10kHz) |
X0 ,X1 ,100μ
s( 5kHz) |
| X3 ,X4 ,100μ s(
5kHz) |
| 脈波輸出功能 |
輸出點數 |
獨立2點（Y0 .Y1)(無補間功能） |
| 輸出頻率 |
40Hz~10kHz(Y0.Y1:1點輸出時
40Hz~5kHz(Y0 .Y1:2點輸出時） |
40Hz~5kHz(1點 )
40Hz~2.5kHz(2點) |
| PWM輸出功能 |
輸出點數 |
2點（Y0 .Y1) |
| 輸出頻率 |
頻率0.15Hz~1kHz 週期：0.1%~99.9% |
記
憶
體
備
份
注
8 |
計時器 |
均為非保持 |
| 計數器 |
非保持型 |
從設定值起至C139。 |
| 計數器 |
保持型 |
4點（經過值）C140~C143 |
| 內部繼電器 |
非保持型 |
976點(R0?R62F) 61字(WR0?WR60) |
| 保持型 |
32點(R610?R62F) 61字(WR61?WR62) |
| 資料暫存器 |
非保持型 |
1652字（OT0~DT1651) |
| 保持型 |
8字（OT1652~DT1659) |
| 注) |
1. |
每250ms掃瞄時間變長一次。 |
|
2. |
計時器/計數器點數的分配可通過係統暫存器設置。 |
|
3. |
萬年曆計時器經度0°C:月差200秒以下.25°C:月差70秒以下.55°C月:差240秒以下 |
|
4. |
用COM通信埠進行通信的情況下.建議進行在發送處理。
關於COM通信埠的RS232C的驅動迴路,建議使用DIA/TIA-232E和CCITTV.28規格的產品。 |
|
5. |
10kHz為額定輸入電壓24V.25°C時的規格。頻率會隨電壓,溫度而降低。 |
|
6. |
重量輸入X0.X1均設為附重置功能情況下,X2作為X1的重置輸入。同樣.在X3.X4的情況下。X5作為X4的重置輸入。 |
|
7. |
實行位置控制指令F168時.最大為9.5kHz |
|
8. |
程式與系統暫存器用EEP-ROM保持,內部寄電器,資料暫存器,計時器/計數器的保持區域用EEP-ROM保持。
萬年曆計時器型,在裝有電池的狀態下.可用系統暫存器對設定進行更改。
在無用電池狀態下也可以進行更改.但資料無法保存。 |
|
9. |
使用FP-e所用的F180(SCR),F181(DSP)指令需要FPWINGR Ver2.2以上版本支持。 |
|
