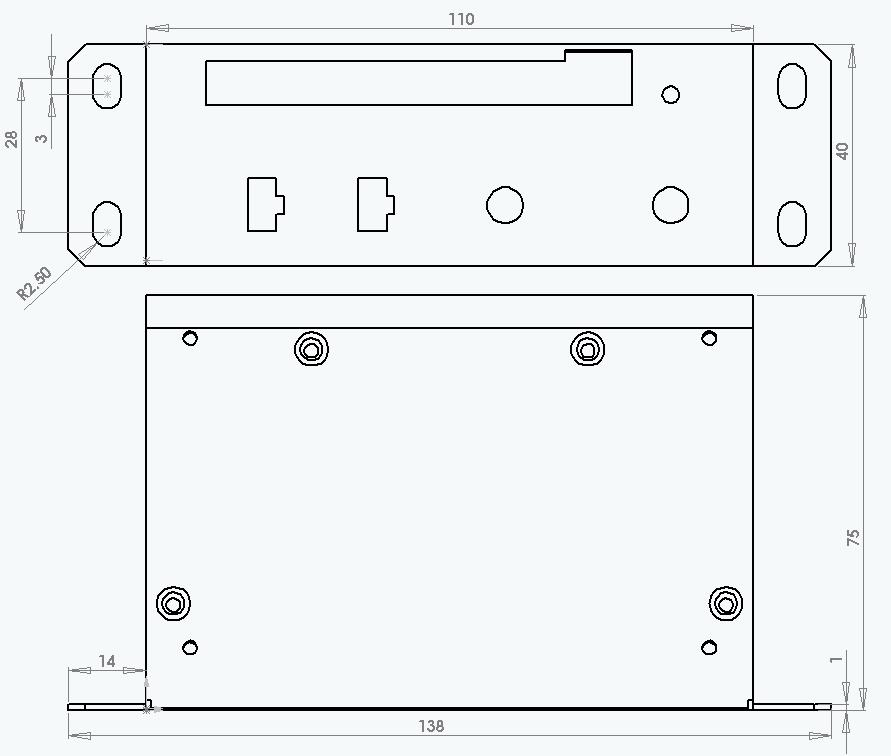

外型尺寸(mm) *不含突出部分18mm


使用說明

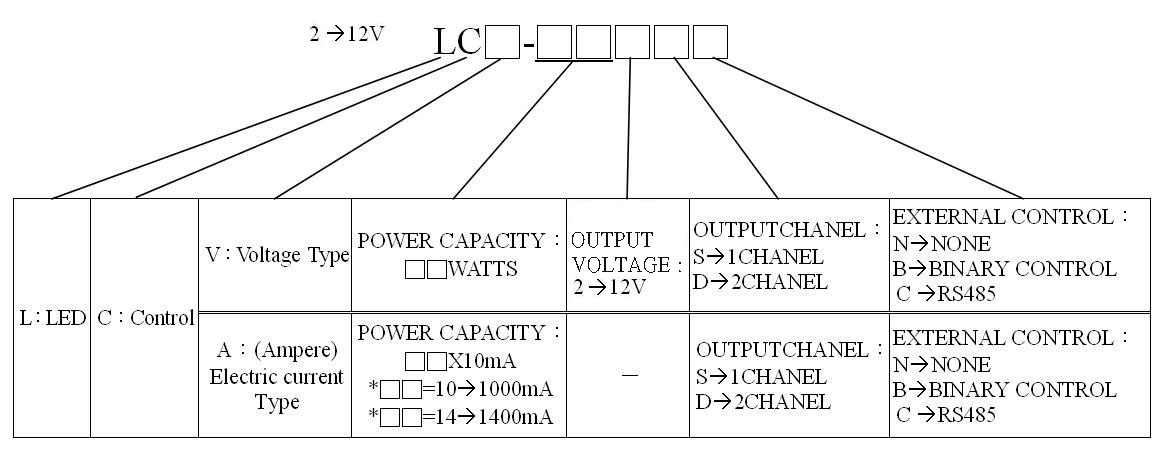

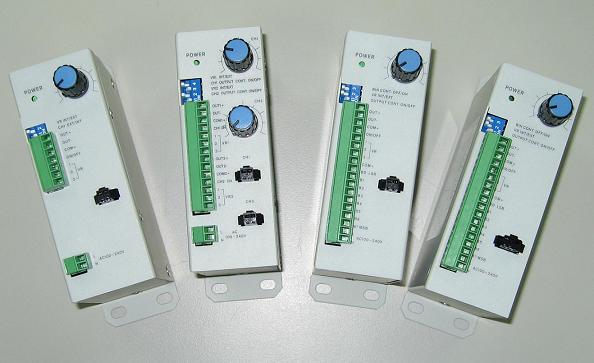

                   LC□-□□□SB                                       LC□-□□□SN

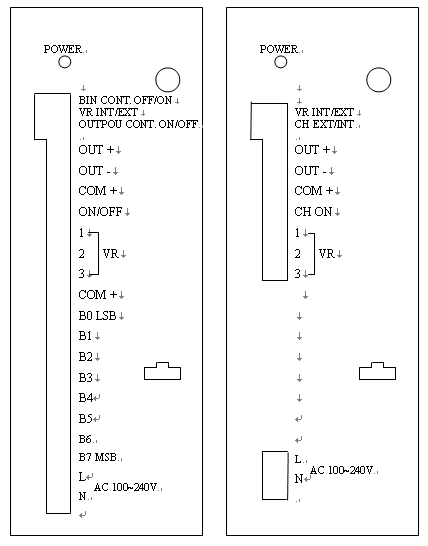

Power：AC供電電源指示燈
旋鈕：光源亮度調整
快速接頭：光源輸出接頭
BIN CONT. OFF/ON：左－＞停用數位控制(預設)；右－＞啟用數位控制，[旋鈕]控制無效、[VR]無效
VR INT/EXT：左－＞INT 使用[旋鈕](預設)；右－＞EXT 使用[VR]控制
OUTPUT CONT. ON/OFF(CH EXT/INT)：左－＞EXT [CH ON]控制光源點滅；右－＞INT 光源恆亮(預設)
OUT＋：外接光源正極
OUT－：外接光源負極
COM＋：外部控制光源點滅，共正接點(光耦合隔離)
CH ON(ON/OFF)：外部控制光源點滅，控制接點(光耦合隔離 、NPN對應)，使用時需將CH EXT/INT指撥，切至EXT
VR：外部可變電阻(VR)控制，請依序接至端子台，VR的中間接腳務必接至[2]，需將VR INT/EXT指撥，切至EXT
COM＋：外部數位控制光源亮度，共正接點(光耦合隔離)
B0 LSB：八位元二進制控制，最低位元，控制接點(光耦合隔離 、NPN對應)，需將BIN ON指撥，切至右邊
B1~B7 MSB：Bit1 依序到最高位元Bit7，控制接點(光耦合隔離 、NPN對應)
L：AC 電源線端子台一，輸入範圍：AC 100V ~ AC 240V
N：AC 電源線端子台二，輸入範圍：AC 100V ~ AC 240V
