| GP4501T (10.4" 彩色TFT) |
| ．解析度:640*480 (VGA)
．32 MB FLASH EPROM 320K SRAM
．類比觸控面板
．2個通信連接埠
．1個乙太網路連接埠
．2個USB插孔 (TYPE-A x 1, mini-B x 1 )
．1個SD卡插槽 |
|
|
| 性能規格 | | | PFXGP4501TAA | PFXGP4501TMA | PFXGP4501TAD | PFXGP4501TMD | PFXGP4503TAD | | Coating Model | PFXGP4501TAAC | - | PFXGP4501TADC | - | - | | 顯示類型 | TFT彩色LCD | | 顯示大小 | 10.4" | | 解析度 | 640 x 480 點 ( VGA ) | | 有效顯示尺寸 | W211.2 x H158.4 mm | | 顯示色 | 65,536色 | | 背光 | 白色LED | | 亮度控制 | 16階 ( 使用觸控面板調整 ) | | 背光燈使用年限 | 約 50,000 小時， 25 oC 24小時操作下 | | 語言字型 | 日文：6,962 (JIS 標準 1&2，包含607 非漢字字元)
ANK：158 (韓文、簡體及繁體中文可下載) | | 字元大小 | 標準字型： 8 x 8、8 x 16、16 x 16 及 32 x 32 點字型
筆劃字型： 6 ~ 127 點字型 影像字型： 8 ~ 72 點字型 | | 字型大小 | 標準字型：寬度可達 8 倍； 高度可達 8 倍 | | 文字 | 8 x 8 點 | 80 字 x 60 列 | | 8 x 16 點 | 80 字 x 30 列 | | 16 x 16 點 | 40 字 x 30 列 | | 32 x 32 點 | 20 字 x 15 列 | | 記憶
體 | 畫面記憶 | 32MB FEPROM | | 資料備份 | 320KB SRAM | | 觸控
面板 | 類型 | 類比式電阻薄膜 | | 解析度 | 1,024 x 1,024 | 32 x 24 keys/screen | 1,024 x 1,024 | 32 x 24 keys/screen | 1,024 x 1,024 | | 介面 | 序列埠
( COM1 ) | 非同步傳輸：RS-232C
資料長度： 7 或 8 位元 停止位元： 1 或 2 位元
檢查位元：none、Odd 或 Even
傳輸速率： 2,400bps ~ 115.2kbps
D-Sub 9-pin | 序列埠
( COM2 ) | 非同步傳輸：RS-422/485
資料長度： 7 或 8 位元 停止位元：1 或 2 位元
檢查位元：none、Odd 或 Even
傳輸速率： 2,400bps ~ 115.2kbps (MPI：187.5kbps)
D-Sub 9-pin | 乙太網路
( LAN ) | IEEE802.3i/ IEEE802.3u,
10BASE-T/100BASE-TX
連接器: 模組化接頭(RJ-45) x 1 | USB
( TYPE-A ) | USB2.0, 連接器： Type A x 1, 電源電壓： DC5V±5%
輸出電流： 500mA或以下
通訊距離：5公尺或以下 | USB
( mimi-B ) | USB2.0, 連接器：mini B x 1
通訊距離：5公尺或以下 | | SD卡 | SD卡插槽 x 1 | | 一般規格 | | | PFXGP4501TAA | PFXGP4501TMA | PFXGP4501TAD | PFXGP4501TMD | PFXGP4503TAD | | Coating Model | PFXGP4501TAAC | - | PFXGP4501TADC | - | - | | 額定電壓 | AC100V ~ AC240V | DC24V | | 額定電壓 | AC85V ~ AC264V | DC19.2V ~ DC28.8V | | 允許壓力降 | 短於一週期 ( 瞬間失電時間：小於1秒 ) | 10 ms 或以上 | | 消耗
功率 | 未供電給USB
裝置時 | - | 12 W 以下 | | 背光關閉
(待機模式) | - | 7 W 以下 | 背光變暗
(亮度: 20%) | - | 8 W 以下 | | 湧入電流 | 30A 或以下 | | 耐壓測試 | AC2,000V / 20mA / 1 分鐘
(充電部端子與 FG 端子間) | AC1,500V / 20mA / 1 分鐘
(充電部端子與 FG 端子間) | | 絕緣測試 | DC500V 10MΩ 以上 (充電部端子與 FG 端子間) | | 使用環境溫度 | 0 oC ~ 55 oC | | 保存環境溫度 | -20 oC ~ +60 oC | | 使用環境溼度 | 10%RH ~ 90%RH (非結露環境： 39 oC 以下) | | 儲存環境溼度 | 10%RH ~ 90%RH (非結露環境： 39 oC 以下) | | 污染等級 | 污染等級 2 | | 腐蝕性氣體 | 非腐蝕性氣體的環境 | | 氣壓耐力
( GP操作高度 ) | 800hPa ~ 1,114hPa (海拔2,000 公尺以下) | | 耐震動 | 符合 IEC/EN61131-2規格，5Hz ~ 9Hz 單振幅 3.5mm
9Hz ~ 150Hz 固定加速 9.8m/s2 X、Y、Z 各方向 10 次 (100分鐘) | | 耐雜訊 | 雜訊電壓： 1,500Vp-p
雜訊頻寬：1μs
上昇時間：1ns | 雜訊電壓： 1,000Vp-p
雜訊頻寬：1μs

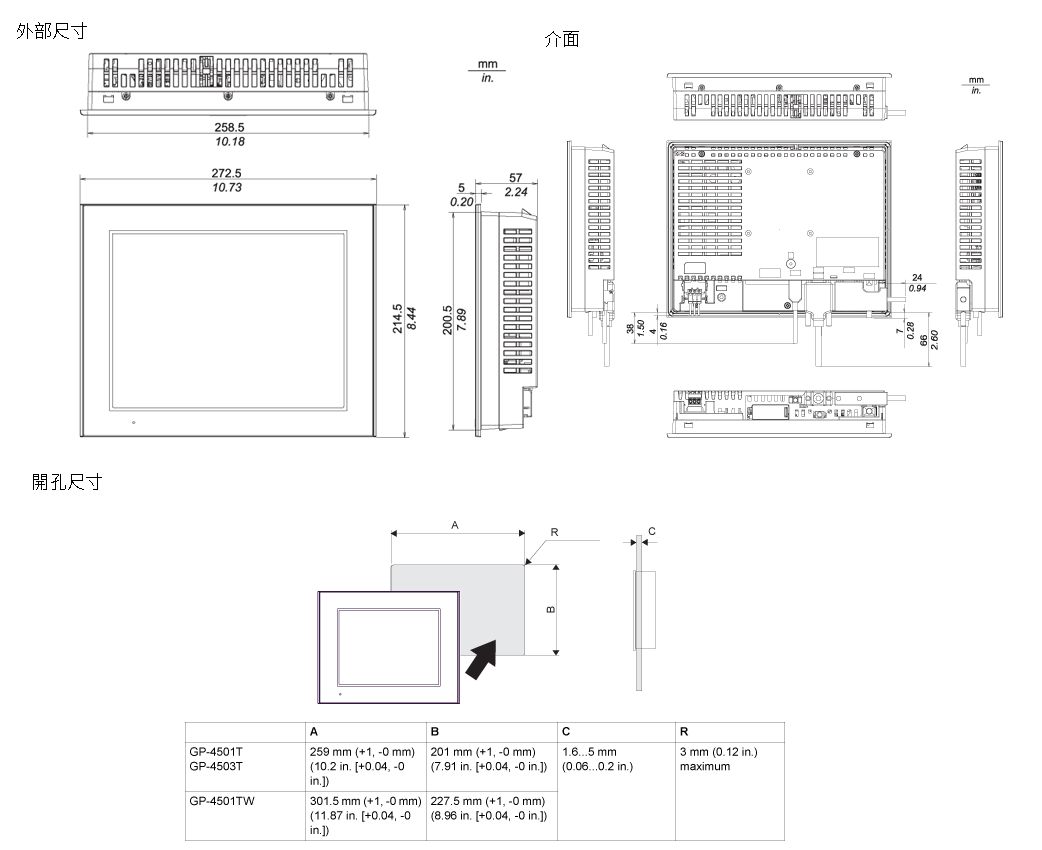

上昇時間：1ns | | 抗靜電力 | 6kV (IEC/EN 61000-4-2 第三級) | | 接地 | 100Ω 以下或依各國規格 | | 防水性 | 符合 IP65f NEMA #250 TYPE 4X/13 | | 冷卻方式 | 自然氣流 | | 重量 | 2kg (4.4lb) 以下 (僅限顯示裝置) | | 外部尺寸 | W272.5mm [10.73吋] x H214.5mm [8.44吋] x D57mm [2.24吋] | 外觀尺寸圖
|
   |
|
