:: 伺服馬達 SERVO > 東元精電 > TSC 型伺服

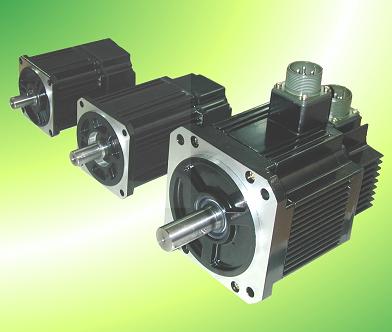

Product Picture
TSC 型伺服
搭配TSDA系列數位式驅動器，機種齊全，能提供低轉速及高轉速的不同需求。
※低噪音、低振動。
※高精緻外觀、安裝容易。
※低轉子慣量設計提昇馬達在高速、高頻率定位上的信賴性。
※品質保證，通過ISO9001要求
※200w 400w 750w 三種規格

低慣量馬達規格

規格

單位

TSC06201C

TSC06401C

TSC08751C
額定輸出

W

200

400

750
搭配驅動器

　

TSDA15B

TSDA20B

TSDA30C
額定線間電壓

V

81.92

77.53

105.3
額定扭矩

N.m

0.637

1.274

2.386
額定相電流

A

2.2

4.4

5
額定轉速

rpm

3000

3000

3000
最大扭矩

N.m

1.911

3.822

7.159
最大機子電流

A

6.6

13.2

15
轉矩常數

N.m/A

0.325

0.325

0.533
誘起電壓常數

V/K rpm

34.6

34.6

55.792
轉子慣量

kg?cm²

0.27

0.58

1.12
機子阻抗

Ω

10

4

2.6
機子感抗

mH

10.8

5.8

5.07
機械時定數

ms

2.29

1.97

0.935
電氣時定數

ms

0.92

0.69

1.954
重量

kgf

1.6

2

3.5
絶緣等級 　

F級（155℃）

機

 額定電壓

V

VDC 24V ±10﹪

械

 靜止摩擦扭力

N.m

1.176

1.176

2.352

式

 轉子慣量

kg?cm²

0.098

0.098

0.225

刹

 消耗電流

A

0.45

0.45

0.44

車

 重量

kgf

0.68

0.68

1.94
使用周圍溫度

℃

0 ~ 40

馬達尺寸規格

　

型號

A

B

C

D

E

F

G

H

J

K

L

附煞車

TSC06201

4.5

60

70

2

5

14

50

25

3

27

154.5

TSC06401

4.5

60

70

2

5

14

50

25

3

27

176.5

TSC08751

5.5

80

90

2.5

6

19

70

30

3

37

185.5

不附煞車

TSC06201

4.5

60

70

2

5

14

50

25

3

27

113

TSC06401

4.5

60

70

2

5

14

50

25

3

27

135

TSC08751

5.5

80

90

2.5

6

19

70

30

3

37

144
